• »genius 3« 全自動刀具量測儀

»genius« 全自動刀具量測儀

適用於測量和檢測所有類型的切削刀具。可用於CNC 磨床設定時的檢驗,回饋量測數據給CNC 磨床做補償,也可以用於切削刀具幾何參數的全檢,確保刀具品質 ! 避免重工﹅節省客訴處理所花費的時間,可提升20% 生產力,創造更大的產能 !

量測範圍: 各種刀具如鑽頭、銑刀、特殊刀具的外型尺寸、圓弧、曲線、各種切削角度,例如螺旋角、逃角、離隙角、心厚等等幾何尺寸。



 機型規格  量測範圍Z軸 量測範圍X軸

量測範圍Y軸

最大刀具直徑 過中心量測直徑
 genius   600 mm  200 mm 100 mm ø400 mm ø100 mm

產品特色:

*選配功能



多功能:

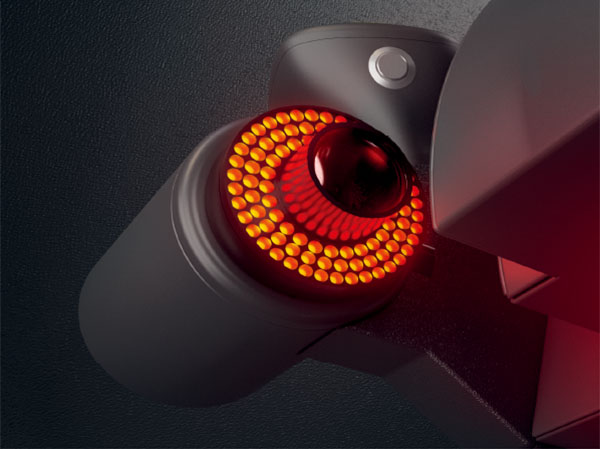

入射光雙鏡頭DualCam* 系統可同時針對2D和3D
幾何形狀的組合進行優化量測。
2D量測範圍 6 x 5mm,3D量測範圍 1.2 x 1.0mm。
充分照明:

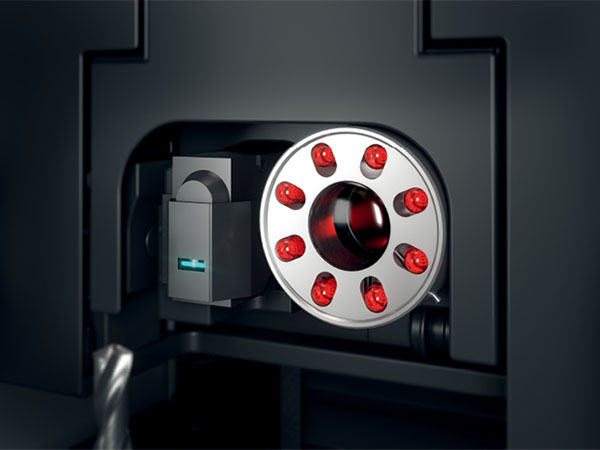

8段式LED光源可透過CNC主軸自動定位調整。

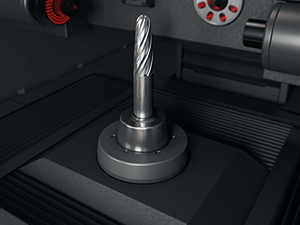

精確通用: »ace« 高精密主軸
帶有氣動4 x 90度的»ace«主軸,可在動力啟動過
程中夾緊任何無磨損的刀桿。節省時間,在10秒
內更換轉換襯套,並維持轉換精度在1μm內。

清晰顯示:5MP透射光鏡頭
可視範圍 3.6 x 3.6mm*
配備1 : 1顯示的透射光鏡頭可精確顯示較小的切
削刃幾何形狀。使用者可以使用»pilot« 量測軟體
放大20倍的視野,更清楚詳細的顯示小型刀具的
幾何形狀。



基本配備


»ace«泛用型高精密主軸

»ace«泛用型高精密主軸

Genius3 薄膜鍵盤

Genius3 薄膜鍵盤

cockpit操作台

cockpit操作台

相機

相機

ace主軸

ace主軸

»micro«相機照明

»micro«相機照明

測試報告

測試報告

數據傳輸

數據傳輸

軟體介面

軟體介面


選配


UPS不斷電系統

UPS不斷電系統

木製儲物架

木製儲物架

夾頭夾持器轉盤

夾頭夾持器轉盤

雷射印表機

雷射印表機

熱感式刀具黏標印表機

熱感式刀具黏標印表機



»pilot 4.0« 為您量身訂製的影像量測軟體

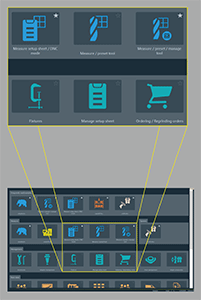

【選擇性:新主選單架構】

1.使用者權限設定,登入後即顯示個人化的工作區。
2.所有常用的功能皆顯示在第一行,輕鬆點一下就可快速的進入。
3.可透過顏色或歸類模組管理功能選項 – 幫助您集中,快速地選擇量測功能。

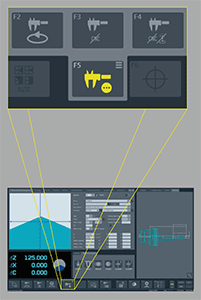

【客製化:使用者介面】

1.使用拖放功能建立個人化的按鈕功能表。
2.透過歸類模組功能按鈕,可快速選擇量測功能。
3.常用功能可建立在"我的最愛"裡。
4.可自定顏色的標籤組,加快引導速度。

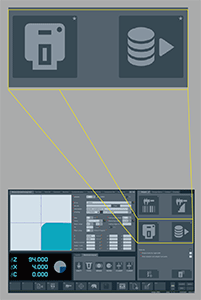

【可配置的:新按鈕】

1.寬廣的小工具圖示區域隨時隨地存取您的小工具 -在任何ZOLLER機台上、
ZOLLER TMS Web 版本以及任何 有ZOLLER TMS的工作場所。
2."工作清單"小工具:只需按一下即可選擇所需要的工作選項。
3.一切可依照你的喜好:選擇小工具的位置、大小和外觀。

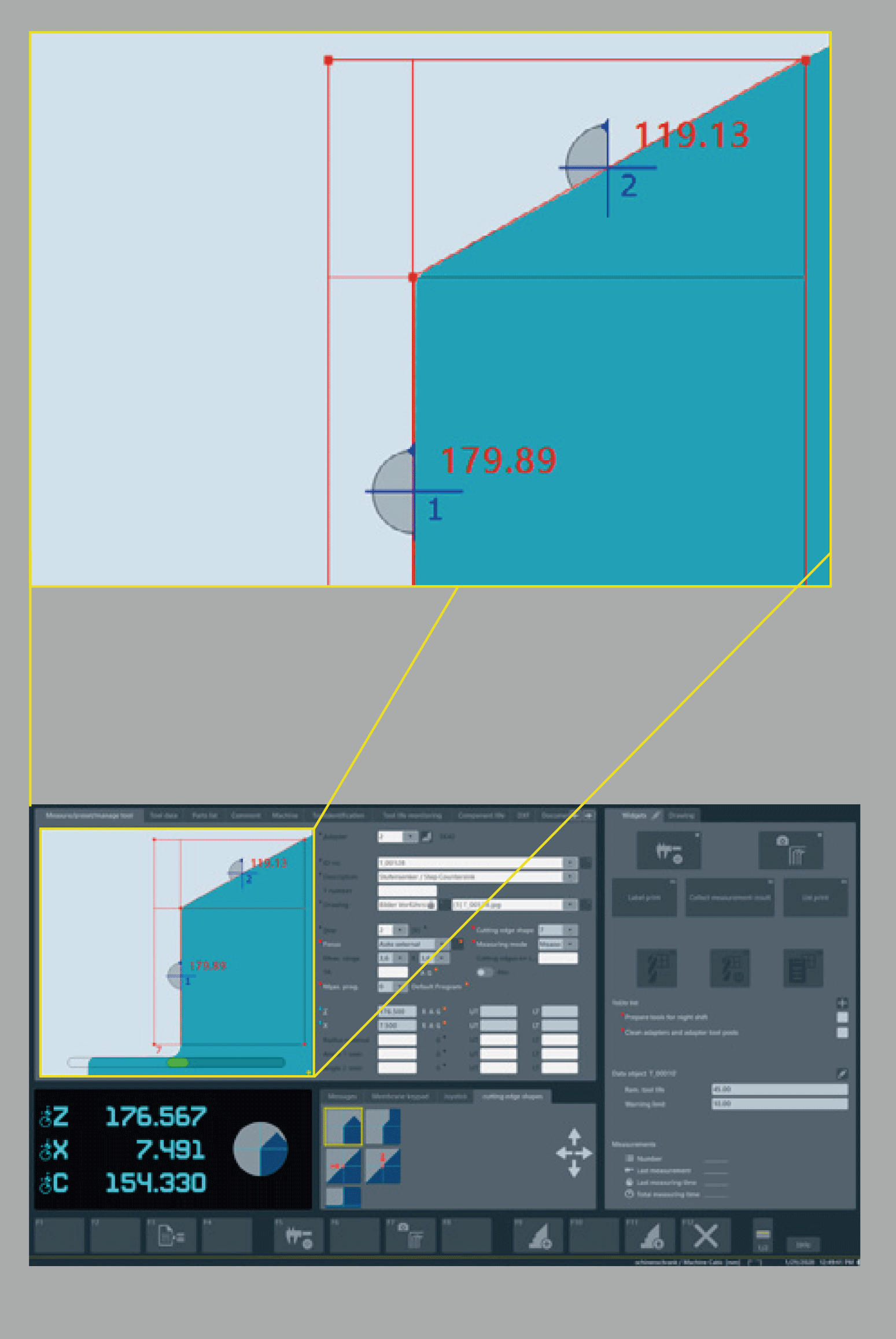

【大視窗:新版刀刃圖像顯示】

1.大型切削刃顯示營幕,作為「刀具設定、刀具量測和刀具管理」模組的核心元件。
2.詳細的精度和簡單的概覽:便於檢測切削刃幾何形狀並一目了然地顯示關鍵數據。
3.»pilot 4.0« 重新組織角度顯示,以便快速比對照片、線圖和刀具。
4.多角度顯示,每個角度都可單獨選
擇角度模式。.
