| 機型規格 | 橫向解析度 | 垂直解析度 |
量測範圍 |
量測點 | 量測時間 | 最小量測圓弧精度 | 工作範圍 |
| pomSkpGo | 1.2 µm | 0.1 µm | 1.6 x 1.2 x 1.0 mm³ | 1.3 百萬 | 2秒 | 3 µm | 30 mm |

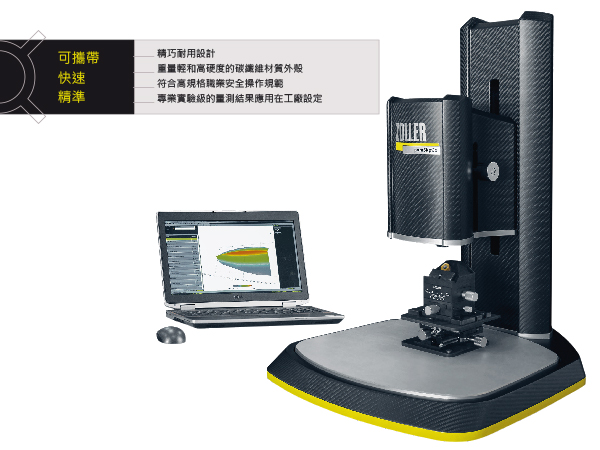

ZOLLER 為專業級量測工廠應用設計：
1.銑刀和迴轉平台夾具能100％與現場加工區相容，不受空間限制的機動性。
2.輕巧設計讓您走到哪裡都能量測出高精度。機台組裝與操作準備時間極短，在5 分鐘內就可開始量測。
3.直覺化操作介面與準確可追溯的結果，是ZOLLER 提供的解決方案。堅固和輕量碳纖維基座設計。
4.非接觸式測量和刀具可快速對齊。未經訓練的操作人員可在短短幾分鐘內，獨自完成高精度的量測。容易安置刀具夾具，並快速的將切削刃定位，完美的得到實體影像測量結果。

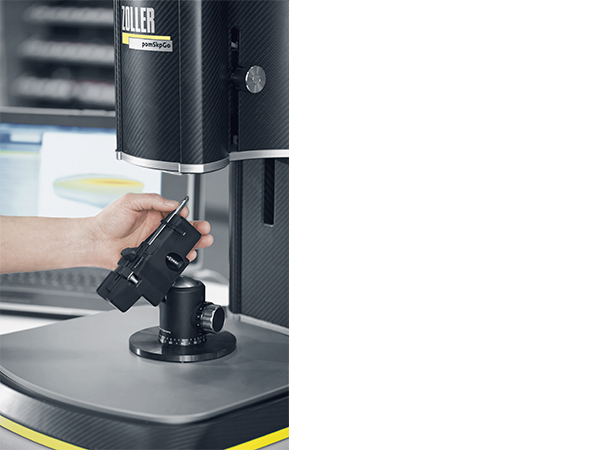

▼ 有了ZOLLER萬向迴轉夾具與定位導引，可讓您輕鬆、完美的對齊刀具。在量測頭與刀尖的工作距離大，保證讓您有個快速與安全的操作。
領先的量測技術和無與倫比的軟體功能
»pomSoft« ：ZOLLER領先的量測技術＋人性化操作介面的量測功能軟體。

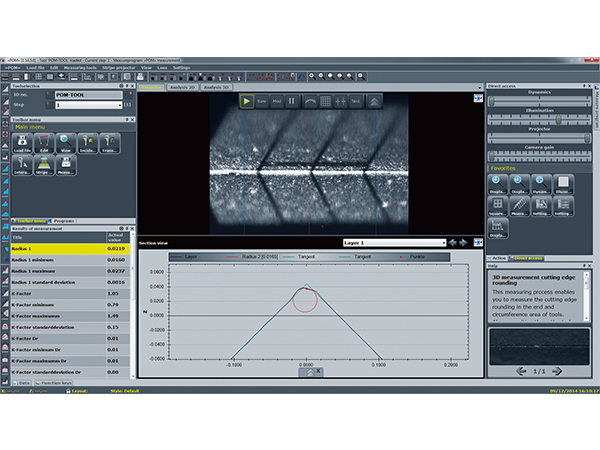

刀尖鈍化量測
刀尖鈍化實體影像有利於快速定位與表面檢查。

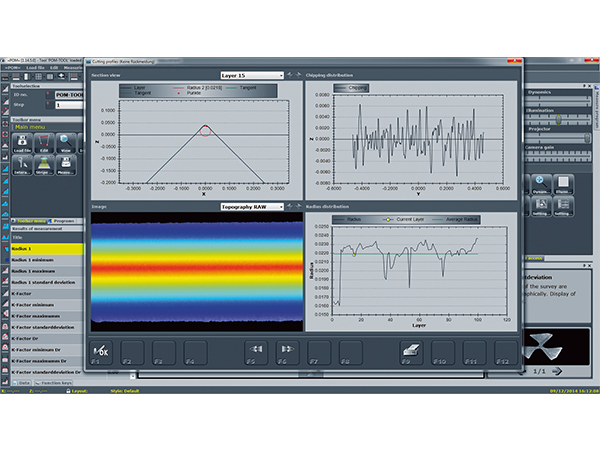

結果和評估
量測結果和圖形區域輪廓都一起同時顯示出來，包含切削刃表面與半徑輪廓的量測結果。

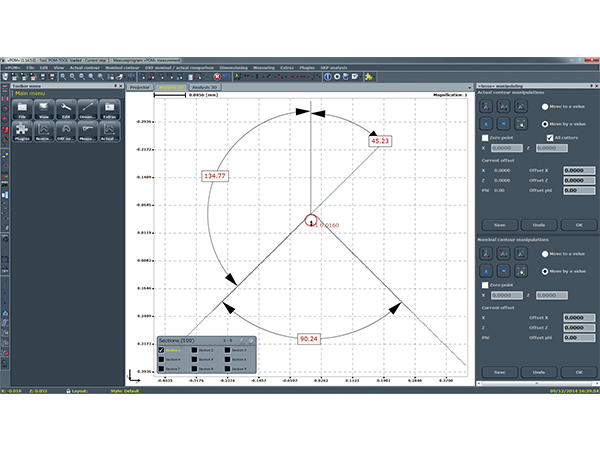

公稱尺寸/ 實測尺寸的比對與測定
該功能可以DXF格式產生理想圓弧輪廓，包括切削刃自動測定的圓弧輪廓，進行公稱尺寸/實測尺寸的比對。

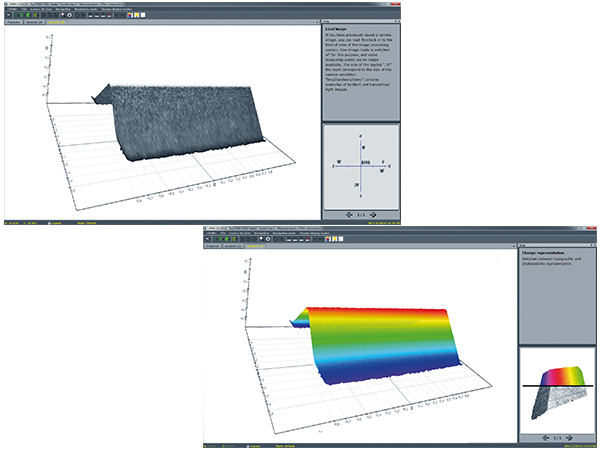

細緻的3D 立體呈現
切削刃可以在不同的模式下顯示- 比如刀尖紋路可立即辨識出表面所可能呈現的凹痕和表
面粗細度品質，或一目了然的以地形圖顯示刀尖鈍化的等高圖影像。

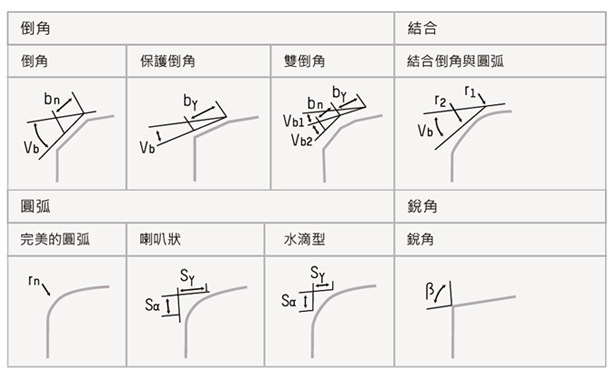

在刀尖鈍化選單中可自由地定義結構與形狀
可評估刀尖鈍化形狀的範例。
基本配備
萬向迴轉夾具
pomSkp_2軸傾斜調整
pomSkp_4軸調整
pomSkp_4軸定位XY軸雙向調整
捨棄式刀片固定夾具
選配
可攜式手提箱
»pilot 4.0«影像量測軟體特色
»pilot 4.0« 影像處理軟體囊括刀具量測的整個範疇，從設定、量測、檢驗到刀具管理。可擴充的模組化控制元件，適用於高度複雜的生產需求。
所有ZOLLER系統上都使用統一的介面-直到刀具管理系統出現，直覺的圖形化介面，根據您的需要擴充軟體，也可與當前的生產過程與量測任務結合。
個別的模組設計允許使用使用者自訂功能頁面使操作更快速。
»pilot 4.0« 可擴充刀具資料管理模組，串接更多刀具周邊資訊，讓資料應用最大化。可擴充後處理器模組，輸出刀具補正程式至加工機，輕鬆無誤完成刀具補正程序。
刀尖破損檢查功能( 標準功能)
圓弧刀具專業量測軟體-
呈現刀具實際圓弧輪廓上的各點差異。
成型刀具專業量測軟體- »Lasso«
可自動比對 DXF 檔的刀具輪廓與實際上的差異性並可匯出
實際輪廓產生另一個設計圖稿。
自動辨識
自動辨識量測刀具的輪廓轉接點
多種專業量測刀具程式可選擇，有效提升量測效率與準確性。
»inspection«套裝軟體 –
分為[基礎版]、[進階版]、[高級版]。
根據您的量測需求靈活擴展基礎版的功能範圍。輕鬆簡單建立測量程序的數據。
擬人的輸入對話框»fored« 可安全引導您完成參數輸入。
DXF 輪廓投影 »telesto«
– 在入射光和透射光下顯示 DXF 文件作為標稱輪廓，用於快速且輕鬆地進行刀具輪廓比較。
»metis«刀具分析 –
一鍵顯示由主刀具保存的透明參考圖像，讓檢查刀具與其標稱幾何形狀進行快速的目視比較。
砂輪量測軟體 –
根據 FEPA 的標準砂輪類型資料庫，以及特定研磨製
造商的類型（例如 ANCA、MAKINO、ROLLOMATIC）。
»elephant 2.0« 用於砂輪 –
掃描砂輪組的輪廓，並完全自動地確定個別砂輪類型。然後對砂輪組進行詳細測量和記錄，無需任何
數據輸入。砂輪組可以保存以便後續量測。
量測資料輸出方式
刀具黏標列印，文字或二維條碼格式 / 量測資料透過網路傳輸 / RFID 刀具識別系統*
