Ready for 4.0 迎向未來：【 venturion刀具設定量測儀】： 一台適合各種形式的刀具設定量測儀
看得見的內部品質
．Heidenhain的量測系統、Festo氣壓元件、Uhing線性驅動螺母。
．鍍鍍膜的鏡頭與CCD攝影機與ZOLLER 的LED光學系統，用於入射光源的刀尖檢查功能。
．特殊合金、熱優化的基座，確保在工廠中不受溫度影響變形又耐用。
．集合了所有的優點，您有台精度和壽命無與倫比的刀具設定量測儀。
讓您的工作場所變得舒適無比
ZOLLER»venturion«刀具量測儀人體功學議題的未來發展。
．可調»cockpit«移動式操作台，可讓使用者操作起來非常舒適。
．180度無障礙的接近刀具主軸，讓使用者可以很輕鬆、容易的更換刀具。

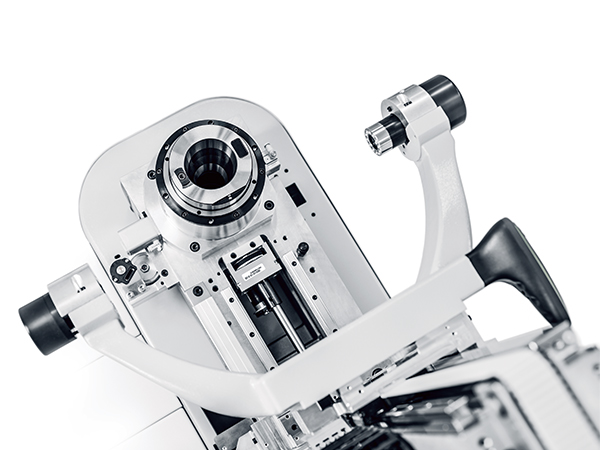

．»eQ«單手控制把手，讓您很快速的定位光學載體，薄膜鍵盤確保使用的舒適性，就像»pilot 4.0«影像處理技術一目了然的使用者介面一樣。
它能確保非常安全的加工過程─機械與電子零件的完美搭配。總而言之，有了»venturion«，讓工作變得令人愉快、更有效率。
精密的泛用主軸，確保μm級精度
放入刀具、按下按鈕，完成量測。

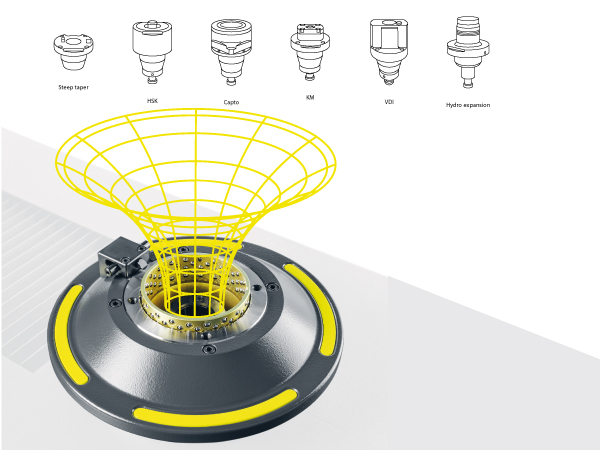

．ZOLLER泛用型»ace«高精度主軸(所有夾持元件)讓夾持刀具變得非常的簡單─永遠保有相同的精度，準確、可靠達μm級。
．不論是何種類型的刀具，SK、HSK、Capto, VDI或者KM，直徑從3mm到32mm的刀具，都可在10秒內交換，並保有μm級精度。
| 量測範圍Z軸 | 量測範圍X軸 | 最大刀具直徑 | 過中心量測直徑 |
|---|---|---|---|
| 450/620/820 mm | 210/310 mm | ø420/ø620 mm | 100 mm |
基本配備
»ace«泛用型高精密主軸
選配
Barcode 掃描器
cockpit操作台
zidCode 掃描
USB相機
UPS不斷電系統
Z軸長度調整裝置

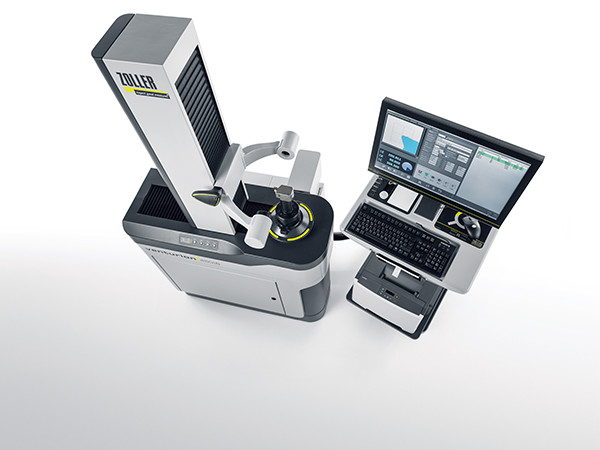

»venturion« 人體工學操作
»venturion« 人體工學操作-1
刀具黏標
工作椅
刀具資料傳輸
防塵套
油灰清潔劑
17吋TFT螢幕
熱感式刀具黏標印表機
儲物架
雷射印表機
機器手臂
刀具識別裝置

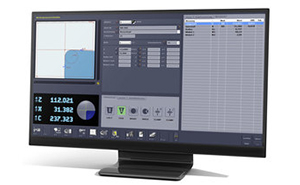

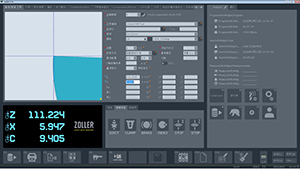

»pilot 4.0«影像量測軟體特色
»pilot 4.0« 影像處理軟體囊括刀具量測的整個範疇，從設定、量測、檢驗到刀具管理。可擴充的模組化控制元件，適用於高度複雜的生產需求。
所有ZOLLER系統上都使用統一的介面-直到刀具管理系統出現，直覺的圖形化介面，根據您的需要擴充軟體，也可與當前的生產過程與量測任務結合。
個別的模組設計允許使用使用者自訂功能頁面使操作更快速。
»pilot 4.0« 可擴充刀具資料管理模組，串接更多刀具周邊資訊，讓資料應用最大化。可擴充後處理器模組，輸出刀具補正程式至加工機，輕鬆無誤完成刀具補正程序。

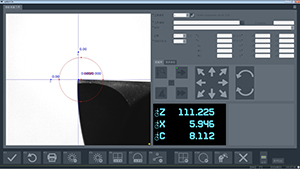

刀尖破損檢查功能( 標準功能)
圓弧刀具專業量測軟體-
呈現刀具實際圓弧輪廓上的各點差異。
成型刀具專業量測軟體- »Lasso«
可自動比對 DXF 檔的刀具輪廓與實際上的差異性並可匯出
實際輪廓產生另一個設計圖稿。
自動辨識
自動辨識量測刀具的輪廓轉接點
多種專業量測刀具程式可選擇，有效提升量測效率與準確性。
»inspection«套裝軟體 –
分為[基礎版]、[進階版]、[高級版]。
根據您的量測需求靈活擴展基礎版的功能範圍。輕鬆簡單建立測量程序的數據。
擬人的輸入對話框»fored« 可安全引導您完成參數輸入。
DXF 輪廓投影 »telesto«
– 在入射光和透射光下顯示 DXF 文件作為標稱輪廓，用於快速且輕鬆地進行刀具輪廓比較。
»metis«刀具分析 –
一鍵顯示由主刀具保存的透明參考圖像，讓檢查刀具與其標稱幾何形狀進行快速的目視比較。
砂輪量測軟體 –
根據 FEPA 的標準砂輪類型資料庫，以及特定研磨製
造商的類型（例如 ANCA、MAKINO、ROLLOMATIC）。
»elephant 2.0« 用於砂輪 –
掃描砂輪組的輪廓，並完全自動地確定個別砂輪類型。然後對砂輪組進行詳細測量和記錄，無需任何
數據輸入。砂輪組可以保存以便後續量測。
量測資料輸出方式
刀具黏標列印，文字或二維條碼格式 / 量測資料透過網路傳輸 / RFID 刀具識別系統*
