主要功能

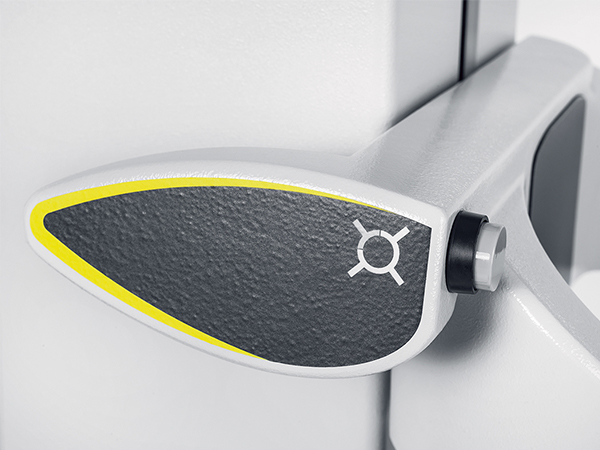

»eQ«手把
只要按下案件就可快速滑動X軸與Z軸，移動光學單元到量測位置。

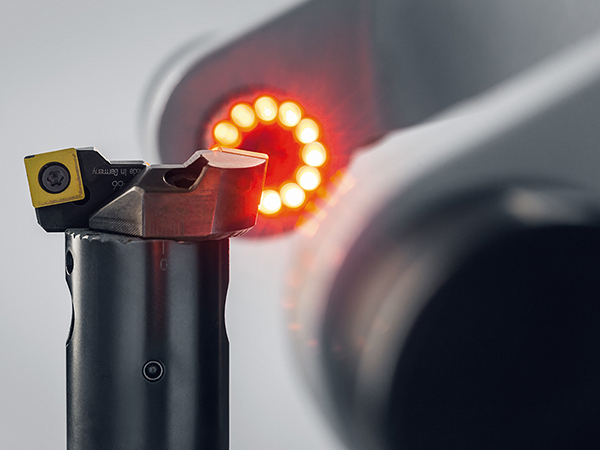

影像處理
可靠精準的保證─配備遠心鏡頭與單色CCD 攝影機。包含整合的360 度LED 投影光源，可檢查刀尖。

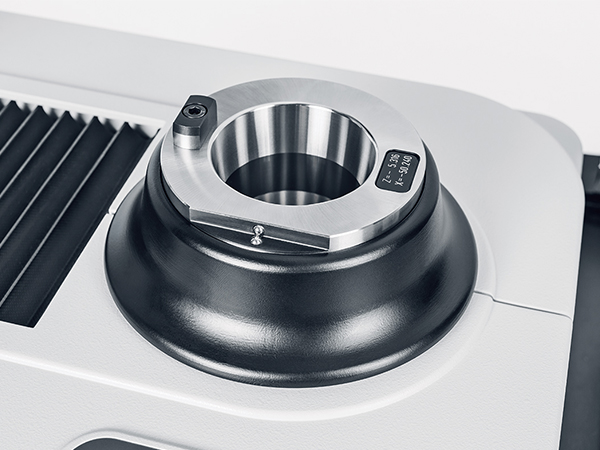

SK50高精密主軸
主軸附有原點校正歸零，同心度0.002mm，不需再只用歸零量規。

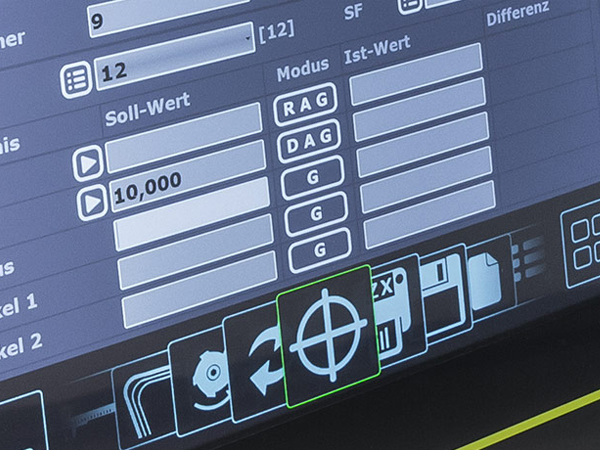

控制單元
配備ZOLLER13吋觸控螢幕的控制單元 (平板電腦)。

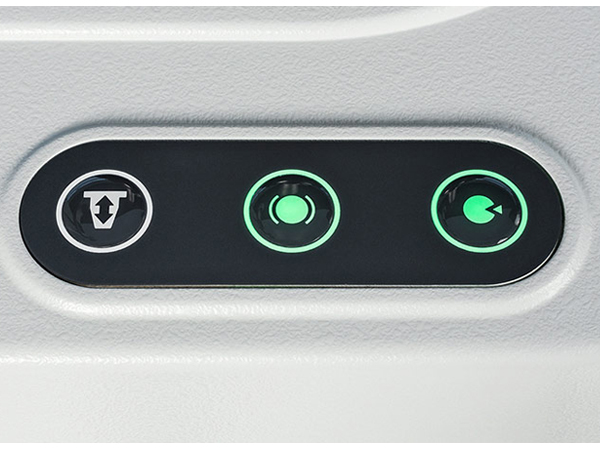

薄膜按鍵
採用薄膜式按鍵，用於操作，主軸動力夾持、主軸任意位置鎖定和4x90°定位鎖定。另可選配真空閉鎖主軸。

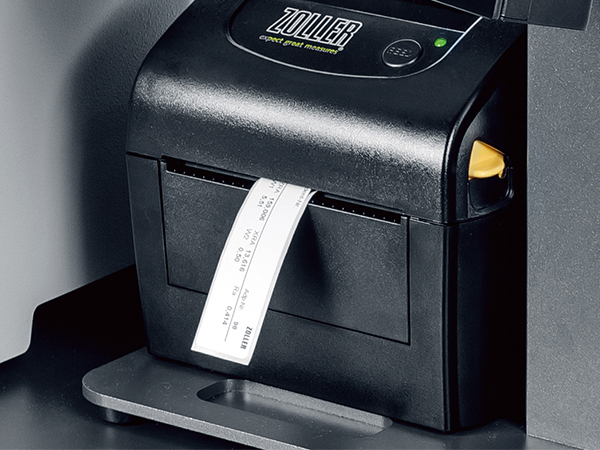

標籤印表機
可列印所需刀具的參數，例如刀具ID碼與主軸襯套編號，X、Z軸、刀尖圓弧半徑與角度，可以式文字格式或條碼。
| 量測範圍Z軸 | 量測範圍X軸 | 最大刀具直徑 | 過中心量測直徑 |
|---|---|---|---|
| 350mm | 160mm | Ø320mm | 0mm |
基本配備
smileCompact SK50主軸轉換襯套
選配
»smileCompact« 工作台
熱感式刀具黏標印表機
UPS不斷電系統
工作椅
轉換襯套置放推車
防塵套
油灰清潔劑
ZOLLER影像量測軟體»pilotStarter«特色
簡單、快速並不受人員影響，»pilotStarter«可量測所有標準刀具，例如：長度、半徑( 橫向尺寸)、R 角、角度、同心度與徑向偏擺等。操作人員不需要任何特別的訓練，只要按下一個按鍵，從開始學習操作的第一天，就可獲得精準的量測結果。

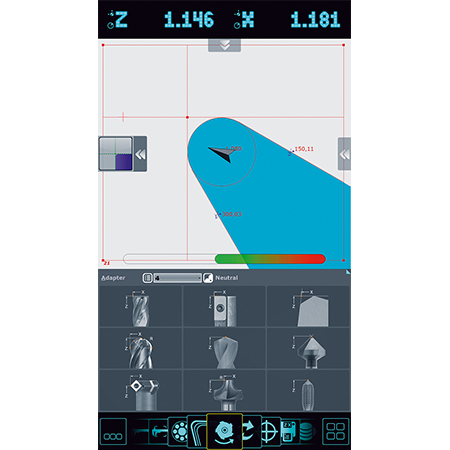

»elephant«量測程序
可以讓操作者很容易的量測多種刀具種類的相關參
數, 不需要特別的訓練與知識。
刀刃輪廓
可以量測與決定刀具上刀刃的最大輪廓尺寸∘

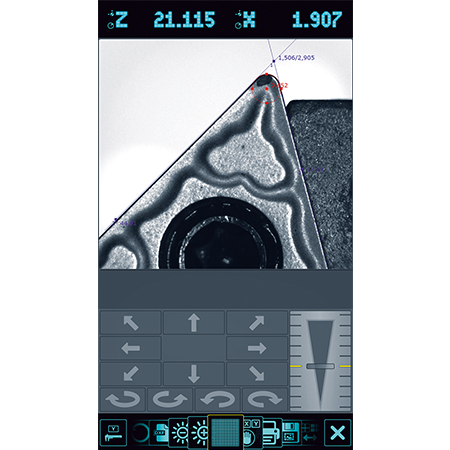

實際影像檢查
實體影像刀尖破損檢察功能, 手動量測角度與圓弧, 可以做尺寸對比∘
