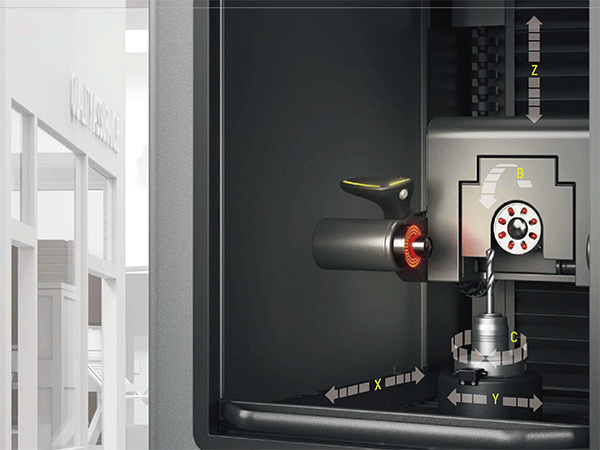

| 機型規格 | 量測範圍Z軸 | 量測範圍X軸 |
量測範圍Y軸 |
最大刀具直徑 | 過中心量測直徑 |

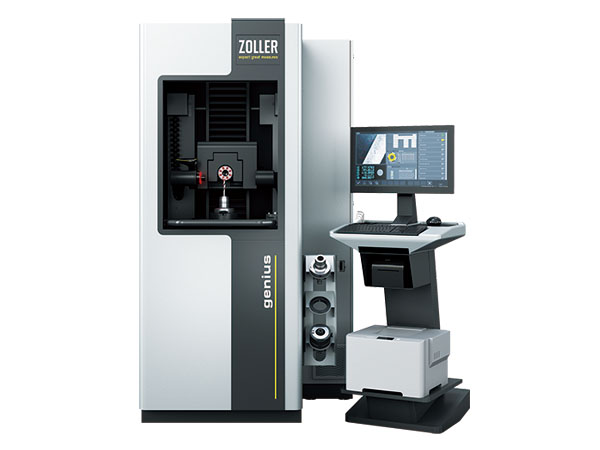

| genius | 600 mm | 200 mm | 100 mm | ø400 mm | ø100 mm |
產品特色：
*選配功能
多功能：

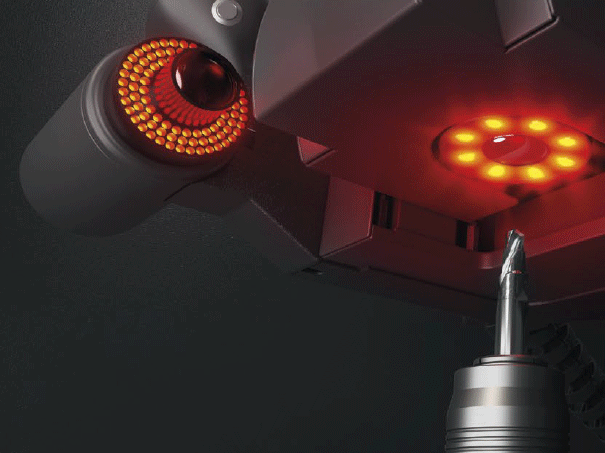

入射光雙鏡頭DualCam* 系統可同時針對2D和3D
幾何形狀的組合進行優化量測。
2D量測範圍 6 x 5mm，3D量測範圍 1.2 x 1.0mm。
充分照明：
8段式LED光源可透過CNC主軸自動定位調整。

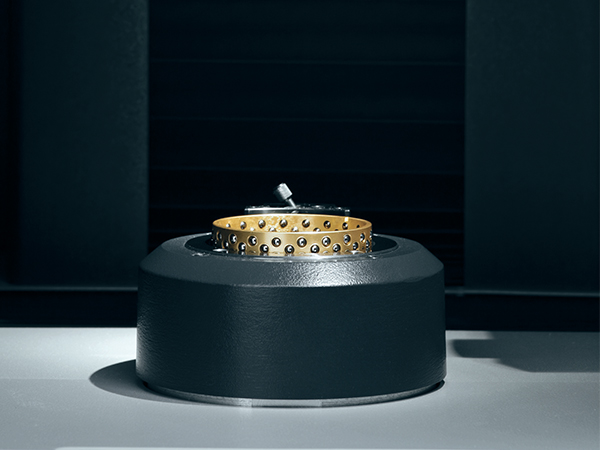

精確通用： »ace« 高精密主軸
帶有氣動4 x 90度的»ace«主軸，可在動力啟動過
程中夾緊任何無磨損的刀桿。節省時間，在10秒
內更換轉換襯套，並維持轉換精度在1μm內。
清晰顯示：5MP透射光鏡頭
可視範圍 3.6 x 3.6mm*
配備1 : 1顯示的透射光鏡頭可精確顯示較小的切
削刃幾何形狀。使用者可以使用»pilot« 量測軟體
放大20倍的視野，更清楚詳細的顯示小型刀具的
幾何形狀。
基本配備
»ace«泛用型高精密主軸

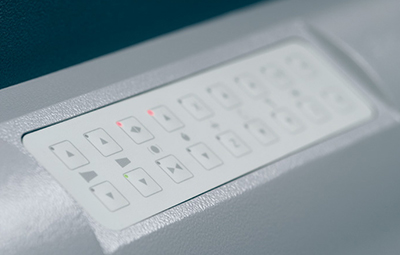

Genius3 薄膜鍵盤
cockpit操作台

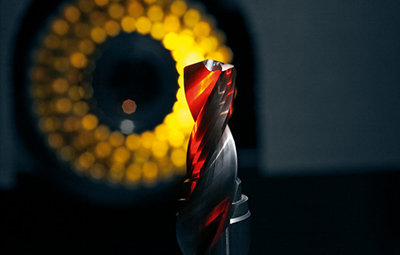

相機

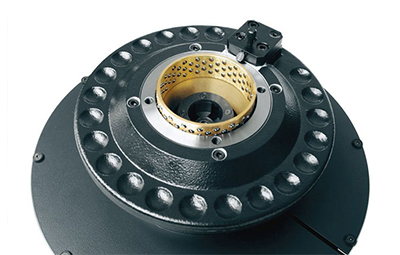

ace主軸

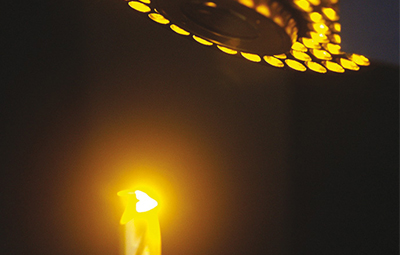

»micro«相機照明

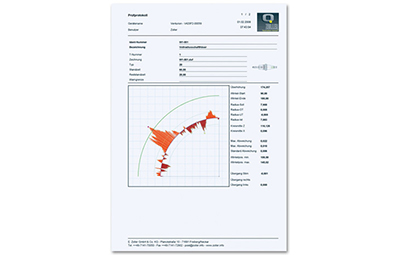

測試報告

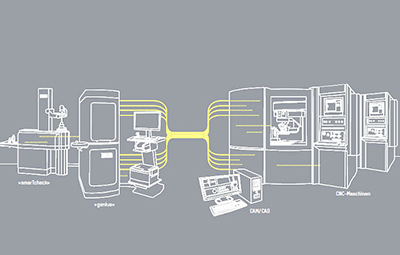

數據傳輸
軟體介面
選配
UPS不斷電系統

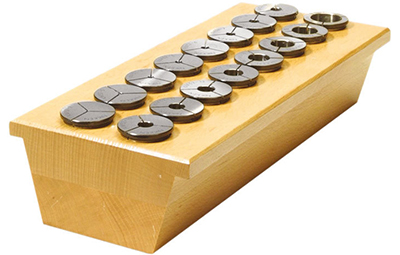

木製儲物架

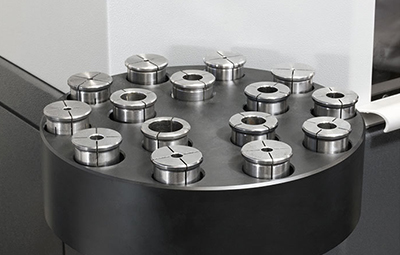

夾頭夾持器轉盤
雷射印表機
熱感式刀具黏標印表機
»pilot 4.0« 為您量身訂製的影像量測軟體
【選擇性：新主選單架構】
1.使用者權限設定，登入後即顯示個人化的工作區。
2.所有常用的功能皆顯示在第一行，輕鬆點一下就可快速的進入。
3.可透過顏色或歸類模組管理功能選項 – 幫助您集中，快速地選擇量測功能。
1.使用拖放功能建立個人化的按鈕功能表。
2.透過歸類模組功能按鈕，可快速選擇量測功能。
3.常用功能可建立在"我的最愛"裡。
4.可自定顏色的標籤組，加快引導速度。
【可配置的：新按鈕】
1.寬廣的小工具圖示區域隨時隨地存取您的小工具 -在任何ZOLLER機台上、
ZOLLER TMS Web 版本以及任何 有ZOLLER TMS的工作場所。
2."工作清單"小工具：只需按一下即可選擇所需要的工作選項。
3.一切可依照你的喜好：選擇小工具的位置、大小和外觀。
【大視窗：新版刀刃圖像顯示】
1.大型切削刃顯示營幕，作為「刀具設定、刀具量測和刀具管理」模組的核心元件。
2.詳細的精度和簡單的概覽：便於檢測切削刃幾何形狀並一目了然地顯示關鍵數據。
3.»pilot 4.0« 重新組織角度顯示，以便快速比對照片、線圖和刀具。
4.多角度顯示，每個角度都可單獨選
擇角度模式。.
