»smile«

ZOLLER»smile«系列是機械加工廠上的必備設備!
專業的刀具設定量測儀的優勢不僅可以快速與精密的量測與設定刀具,更可依直接傳輸刀具資料到CNC機器上。同時將設定時間與停機準備的時間最佳化,確保精準的量測結果。如此優秀的刀具設定量測儀,使您可用微笑來迎接未來的各種挑戰。

多樣化的選擇

無論您的計畫為何,使用ZOLLER »smile« 刀具設定量測儀是您最佳選擇。只需選取需要的量測範圍,以及適合的 »pilot« 影像處理技術版本,即可自由組合量測範圍與電子系統。



»smile 320 / pilot 1.0«

ZOLLER »pilot 1.0« 影像處理技術可快速的、簡單的量測與設定標準刀具。此基本款是針對中、小型生產提供一個高品質及最佳性價比的解決方案。





»smile 420 / pilot 2.0 mT«

完美的入門款,適用於網路化生產:一目了然、現代化的觸控式螢幕»pilot 2mT«,不僅簡單操作,而且可做客製化設定,非常實用、有效率。





»smile 620 / pilot 3.0«

可擴充的模組化控制元件,適用於高度複雜的生產需求,雖然包含全面詳盡的功能,但操作起來仍然容易且符合人性化。»pilot 3.0«囊括刀具量測的整個範疇、從設定、量測、檢驗到刀具管理。

量測範圍Z軸 量測範圍X軸 最大刀具直徑 過中心量測直徑
350/420/600/800 mm 160/210/310 mm ø320/ø420/ø620 mm ø 0 / ø 100 mm

基本配備



選配

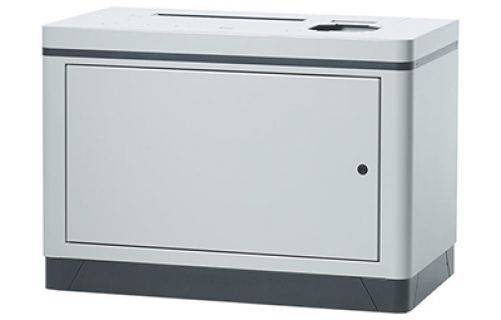

»smile« 工作台

»smile« 工作台

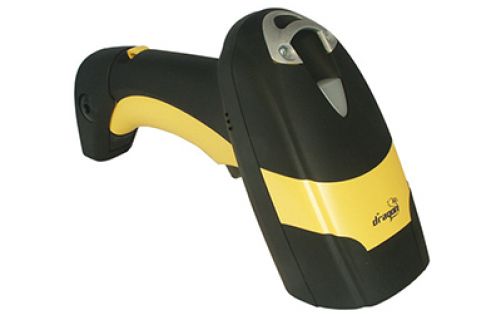

Barcode 掃描器

Barcode 掃描器

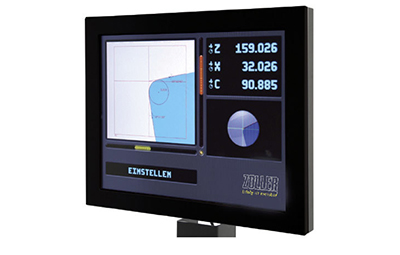

17吋TFT螢幕

17吋TFT螢幕

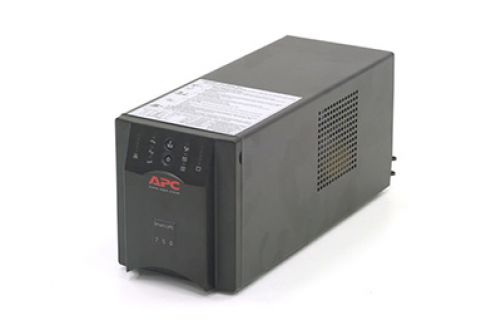

UPS不斷電系統

UPS不斷電系統

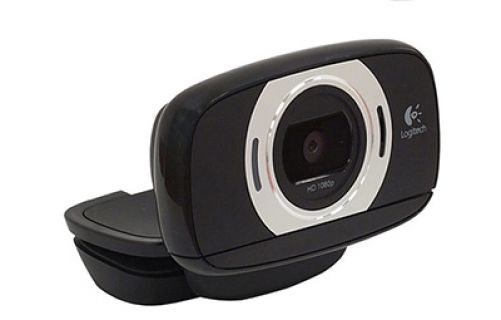

USB相機

USB相機

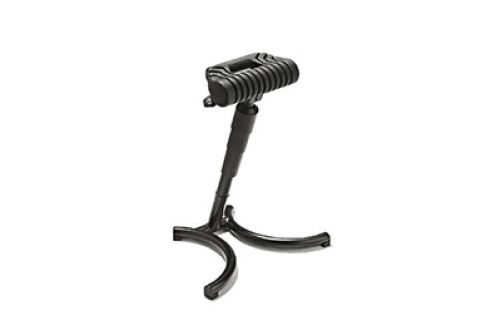

工作椅

工作椅

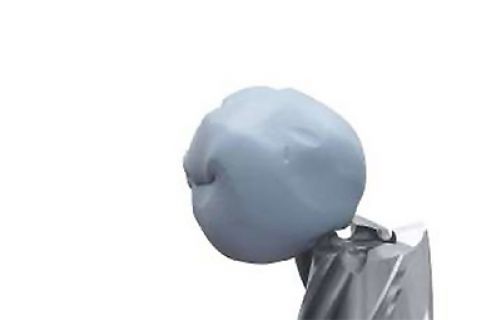

油灰清潔劑

油灰清潔劑

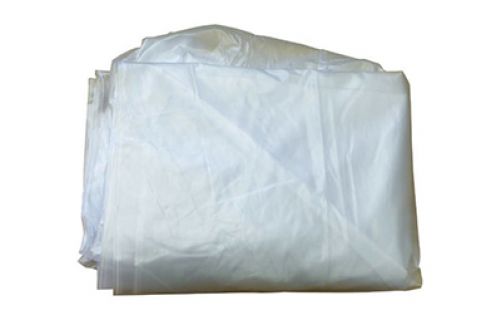

防塵套

防塵套

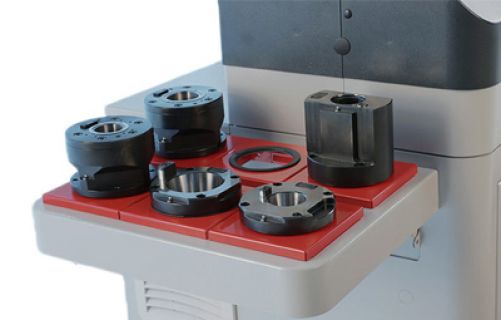

儲物架

儲物架

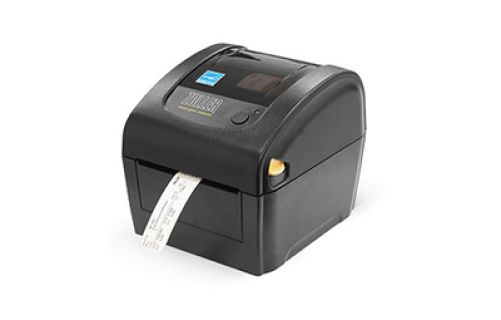

熱感式刀具黏標印表機

熱感式刀具黏標印表機

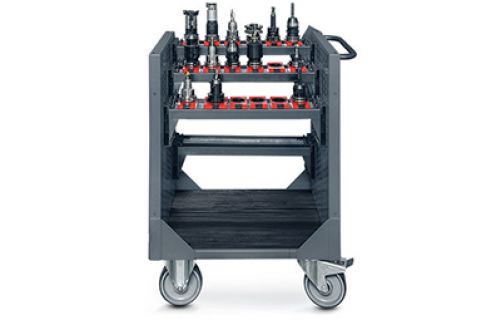

轉換襯套置放推車

轉換襯套置放推車



ZOLLER影像量測軟體特色

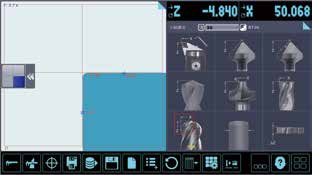

»pilot 1.0«

以觸控螢幕輕鬆的操作,且不受操作人員影響,在幾秒內就可量測出刀具的標準參數,例如:長度、直徑、圓弧角、角度、同心度與軸向偏擺等。「投影功能」、「刀尖檢查」和真實有效量測刀具尺寸的»cris360°«等功能也是屬於基本功能。



»pilot 2.0 mT«

觸控式螢幕操作技術,勾勒出刀具預設和量測的最重要功能。不需要密集的訓練,就可快速、輕鬆的操作»pilot 2mT«。整合拖曳功能, 可支援特定使用者介面與量測任務。



»pilot 3.0«

模組化的軟體設計,可根據您的需要擴充軟體,也可與當前的生產過程與量測任務結合。此外,»pilot 3.0«也可擴充高效率刀具資料管理模組。

標題 下載
»smile«尺寸圖
