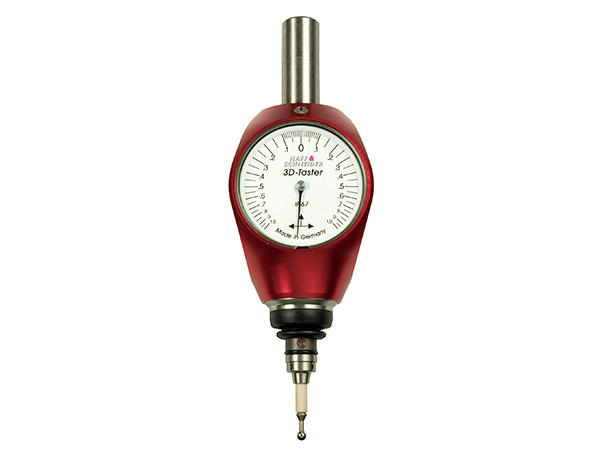

柄徑(mm) : 16
量測精度(mm) : < 0.01
重複精度 (mm) : 0.005
三軸行程(X,Y,Z) : 7
本體尺寸( 長/ 寬/ 厚 - mm) : 174x57x43
探針長度(mm) : 31
探針頭調整範圍 (mm) : ±0.4
重量 (g) : 397
防水等級 : IP67 耐水深3M

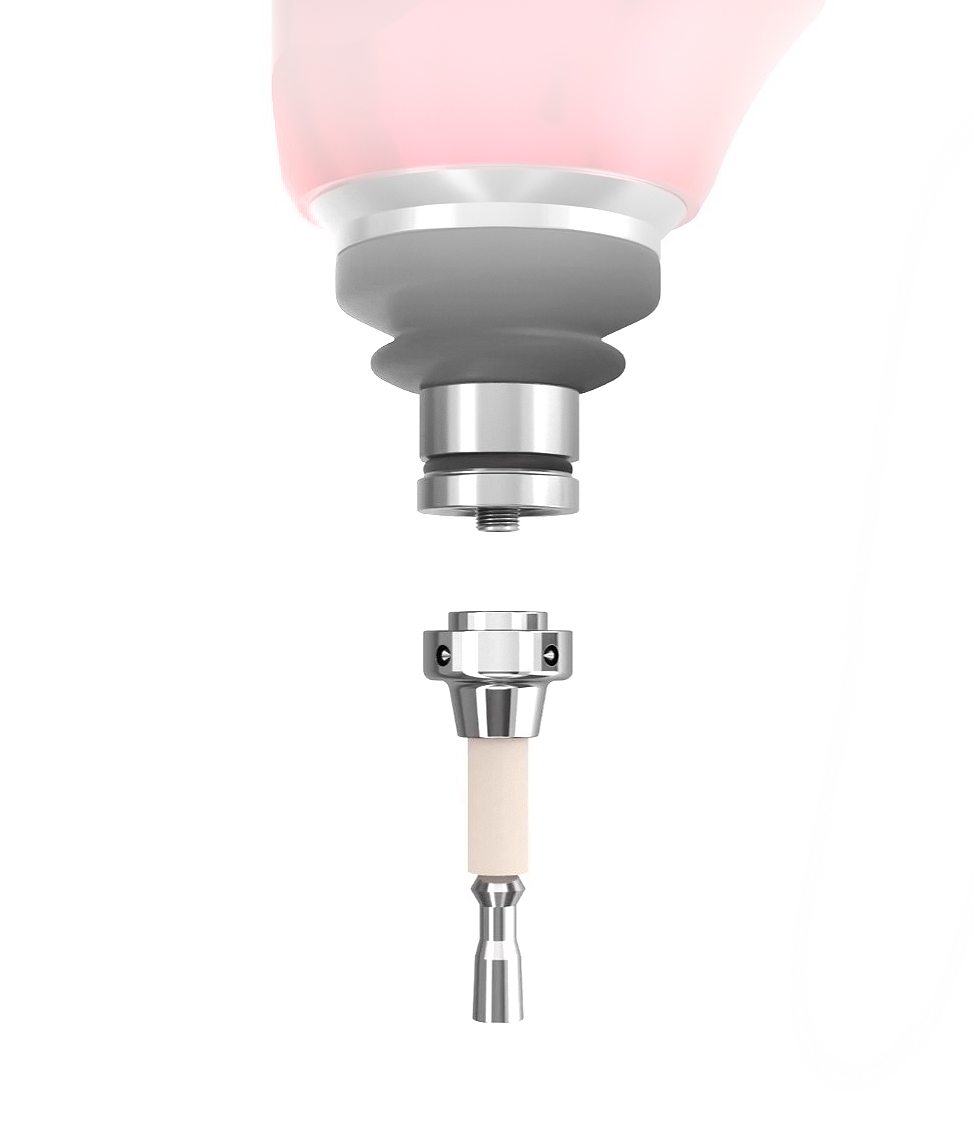

可更換式探針頭 : 359505 Ø 4x31mm
用途 : CNC 綜合加工機與放電加工機的工件座標量測可以量測工件長度，圓心座標。
車床量測專用探針-量測方式
➊ 裝入探針，並用板手旋緊。
➋ 將本體妥善夾緊於車床夾爪。
➌ 檢查探針頭偏擺，必要時在 3D本體(轉接套上)調整 2個徑向偏擺螺絲 。
➍ 測量 (X/Y軸) (將刀具校正至主軸中心)將刀具沿著 X 或 Y 軸方向碰觸錐形探針，直到指針位於0的位置。 此時刀具已精確定位到主軸中心。
➎ 測量(Z軸) (確定刀具長度)使用已測量過的刀具。首先確認探針到機器的參考長度。為此，請移動刀具碰觸探針頭，直到指針位於0的位置。然後可以以同樣的方式來確認每個刀具的長度。
