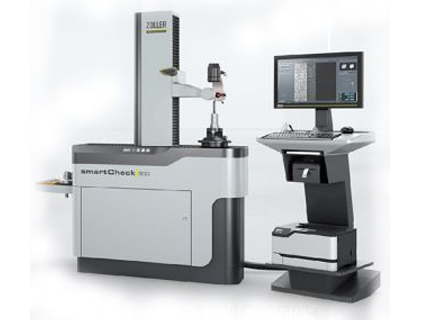

»smartCheck« 精密刀具量測儀
簡單迅速得到精確與高重現性的量測結果，有益提高您工具磨床25% 甚至更高生產效率。
高品質、符合工業標準的光學鏡頭。使用透射光技術，可以自動測量刀具外輪廓上的刃口半徑、角度、長度、直徑等，精度達到微米級。儲存的存量測步驟後就只要一個按鍵就可以完成全自動化(CNC版本)。入射光鏡頭,用於手動量測刀具上的切屑空間與圓周上的表面。切削刃上的偵測可以排除人為因素。入射光量測可以透過軟體進階為自動。高解析度的切削刃影像也非常適合用於您的文件紀錄。
• »Venturion«外加“第二攝影機”後，稱為»smartCheck«
• 刀具檢查以50X LED 光源, 可調整照度。
• 手動或3 軸全自動CNC 機型
• 配備高精度迴轉的實體影像攝影鏡頭
• 智慧型軟體可針對圓弧、輪廓、段差、節距、刃寬、同心度、磨耗、刃尖等進行量測。
產品特色：

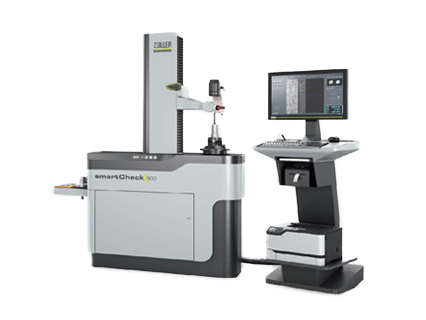

ZOLLER »smartCheck 450/600/800« 系列機台提供您全方位的刀具量測：最先進的
技術融入直覺簡單的特性確保高效率的生產流程。廣泛可變的測量範圍和可變設備使
»smartCheck«成為您的全能的量測工具，您可以依靠精確的測量數據來確保產品的可
靠品質。

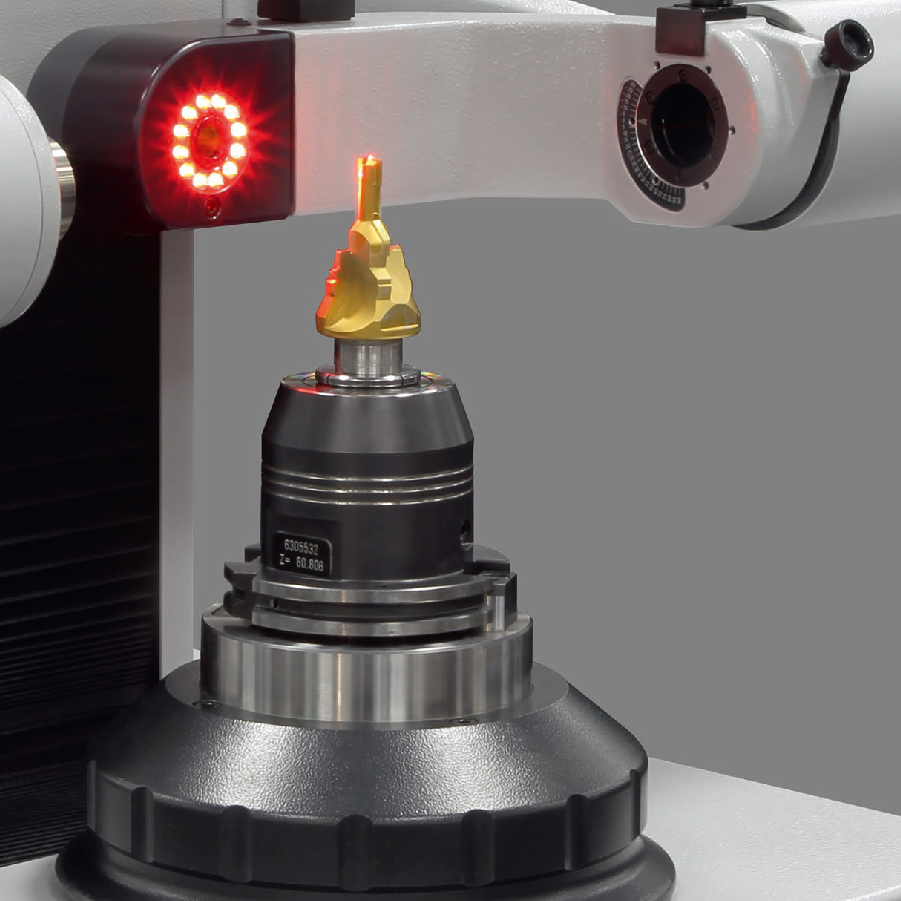

手動式迴轉入射光鏡頭 – 用於刀具徑向和軸向檢測和量測任務。整合式 LED 環形燈，可調光源確保刀具表面的最佳照明。夾緊和鎖緊裝置涵蓋了 –30° 至 90° 的旋轉範圍提供了所需的量測視角與定位。
»ace«高精密度主軸 – 搭配動力夾持和快速更換系統
。動力驅動刀具夾持－可排除操作者的手感因素，精密度長久
。極高的軸向與徑向偏擺精度– 2 μm 以內
。符合人體工學的主軸手輪 – 用於安全旋轉主軸和精確聚焦刀具切削刃
。以氣動的方式將主軸鎖定 – 可將主軸停在任一位置
。極高的轉換襯套交換精度– 優於1μm
。轉換趁套快速定位– 可在10秒內完成
。整合校準鋼珠的刀具座 – 簡單，快速和準確的確定主軸零點
。自動零點夾持(選配) – 自動檢測和校準所使用的刀具夾頭。
| 量測範圍Z軸 | 量測範圍X軸 | 最大刀具直徑 | 過中心量測直徑 |
|---|---|---|---|
| 450/620/820 | 210/310 | 420/620 | 100/70 |
基本配備
選配
»pilot 4«影像量測軟體特色
»pilot 4.0«軟體 –
直覺的圖形化介面，使操作員能夠正確的量測。
所有ZOLLER系統上都使用統一的介面-直到刀具管理系統出現，
個別的模組設計允許使用使用者自訂功能頁面使操作更快速。
»inspection«套裝軟體 – 分為[基礎版]、[進階版]、[高級版]。根據您的量測需求靈活擴展基礎版的功能範圍。輕鬆簡單建立測量程序
的數據。擬人的輸入對話框»fored« 可安全引導您完成參數輸入。
DXF 輪廓投影 »telesto« – 在入射光和透射光下顯示 DXF 文件作為標稱輪廓，用於快速且輕鬆地進行刀具輪廓比較。
»metis«刀具分析 – 一鍵顯示由主刀具保存的透明參考圖像，讓檢查刀具與其標稱幾何形狀進行快速的目視比較。
砂輪量測軟體 – 根據 FEPA 的標準砂輪類型資料庫，以及特定研磨製
造商的類型（例如 ANCA、MAKINO、ROLLOMATIC）。
»elephant 2.0« 用於砂輪 – 掃描砂輪組的輪廓，並完全自動地確定個別砂輪類型。然後對砂輪組進行詳細測量和記錄，無需任何
數據輸入。砂輪組可以保存以便後續量測。
