佳安特(Garant)-圓盤刷

- 大面積或複雜工件的去毛邊工具!
- 可自動化完成表面的精修與去毛邊。

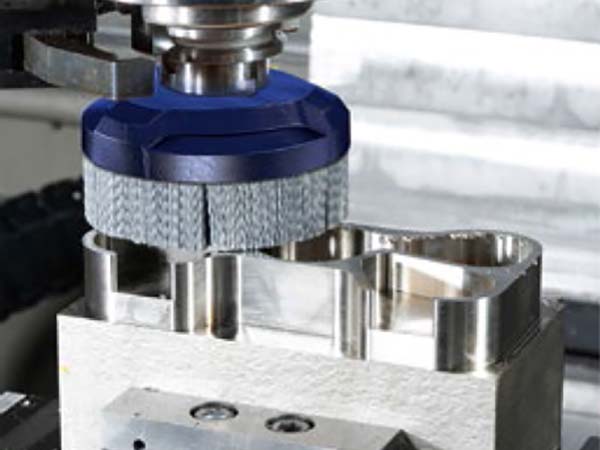

- 圓盤刷採用高科技刷毛,可用於CNC 機台或機械手臂。直接線上使用,不需要轉換製程,節省上下料時間,也節省人力。

應用製程:
-加工後去毛邊 -邊緣倒圓角 -去除細銑刀痕和振刀痕跡
-清潔同時去除氧化表面 -處理密封和接觸表面 -表面精修

加工零件類型:
-銑削零件 -燒結零件與鑄件 -沖壓件
-氣缸蓋與發動機缸體 -液壓與氣動零件

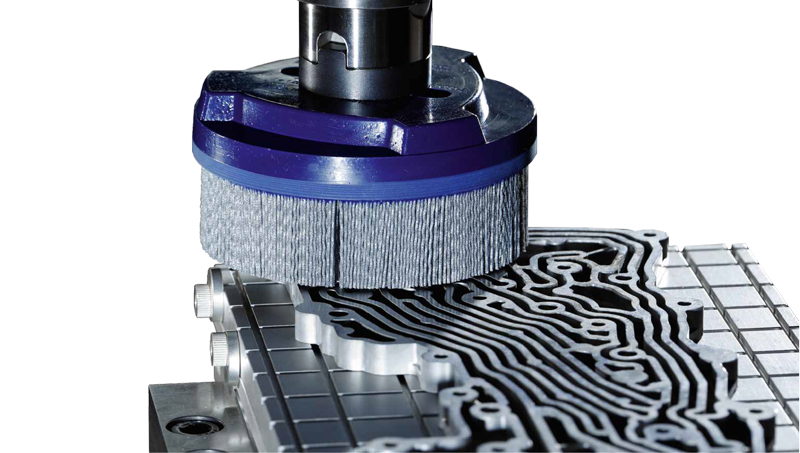

圓盤刷 (表面刷磨)

加工平面部件:銑削後精確修毛邊,邊緣倒圓角,精加工,例如密封面與接觸面的表面處理。


   直柄式圓盤刷


尼龍刷毛,含有極高的碳化矽顆粒,通用型。 柄部6mm,直柄與刷盤一體成形。



   Hoffmann圓盤刷_57-5002
訂購編號   圓刷直徑 mm 顆粒數 圓盤直徑
ØD mm
刷毛長度
L mm
柄徑
Ø mm
80 120
  57 5002 帶柄碳化矽
圓盤刷(SiC)
Ø20mm 24 25 6
  57 5004 Ø25mm 29
  57 5005 Ø50mm 55

  57 5022 帶柄陶瓷磨料
圓盤刷(CeR)
Ø20mm 24
  57 5024 Ø25mm 29
  57 5026 Ø50mm 55


  57 5022   帶柄陶瓷磨料
  圓盤刷 (CeR)
Ø20mm 24 25 6
  57 5024 Ø25mm 29 25 6
磨料粒度     中等
單根刷毛直徑 mm   1.2 0.6

** 顆粒數為每平方英吋(單位面積)之磨料粒數。

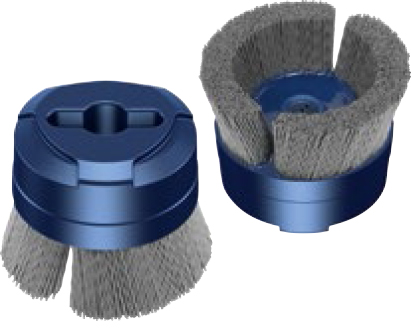

   面銑刀盤式圓盤刷


可直接安裝於面銑刀桿(DIN6357) 及複合式面銑刀桿(DIN6358)。
57 5006 - 57 5018 :尼龍刷毛,含有極高的碳化矽顆粒,通用型。
57 5006 / 57 5008 :錐形刷毛,用於複雜外型,柔韌性較高。
57 5030 - 57 5038 :尼龍刷毛,含有陶瓷顆粒,刷磨效果佳。

   Hoffmann圓盤刷_ 57 5008     Hoffmann圓盤刷_ 57 5010       Hoffmann圓盤刷_ 57 5030



訂購編號

圓刷直徑 mm 顆粒數 圓盤直徑
ØD mm
刷毛長度
L mm
孔徑
Ø mm
80 120 180
  57 5006   碳化矽 圓盤刷 (SiIC) Ø50mm -- 45 30 16
  57 5008 Ø63mm -- 58 30 16
  57 5010 Ø70mm 76 35   22
  57 5012 Ø100mm 106  35  22
  57 5015 Ø119mm 125 38  27
  57 5018 Ø144mm 150 43  32

  57 5030   陶瓷磨料 圓盤刷 (CeR) Ø70mm -- 76 35 22
  57 5032 Ø100mm -- 106  35 22
  57 5035 Ø119mm -- 125   38 27
  57 5038 Ø144mm -- 150 43 32
磨料粒度     中等
單根刷毛直徑 (57 5006, 57 5008)  mm 1.2 0.6 --
單根刷毛直徑 (57 5010 - 57 5038)  mm  1.2 1.1 1

** 顆粒數為每平方英吋(單位面積)之磨料粒數。

 Hoffmann Garant 圓盤刷 應用

 訂購範例:

1. 選擇圓刷直徑:Ø 20mm

2. 選擇刷毛密度(番號):80

對應產品編號:57 5002-80



**特殊規格,請洽詢竣貿。



 圓刷直徑 Ø

(mm)

 推薦轉速(濕磨)

(rpm)

 最大轉速

(mm/min)

進給速度

(mm/min)

 進給量

(mm)

 Ø 20mm 1500-2500 5000  F  切削材質  外形  表面精度

0.8mm

(精細)

~

2.0mm

(粗)

 Ø 25mm 1500-2500 5000   800  硬  複雜  粗
  Ø 50mm 1200-2400 4500
  Ø 63mm 1200-2400 4500
  Ø 70mm 1200-2400 4500
  Ø 100mm 1000-1700 3500
  Ø 119mm 1000-1700 3000
  Ø 144mm 900-1200 2500  3000  軟  簡單  細緻


  鋁鎂合金         不鏽鋼 鈦合金 鑄鐵 銅鋅合金 通用
  <900N <1400N <55 HRC <60 HRC
           57 5002 - 57 5018
           57 5022 - 57 5038

 最佳   適合
