圓刷 (側面刷磨)

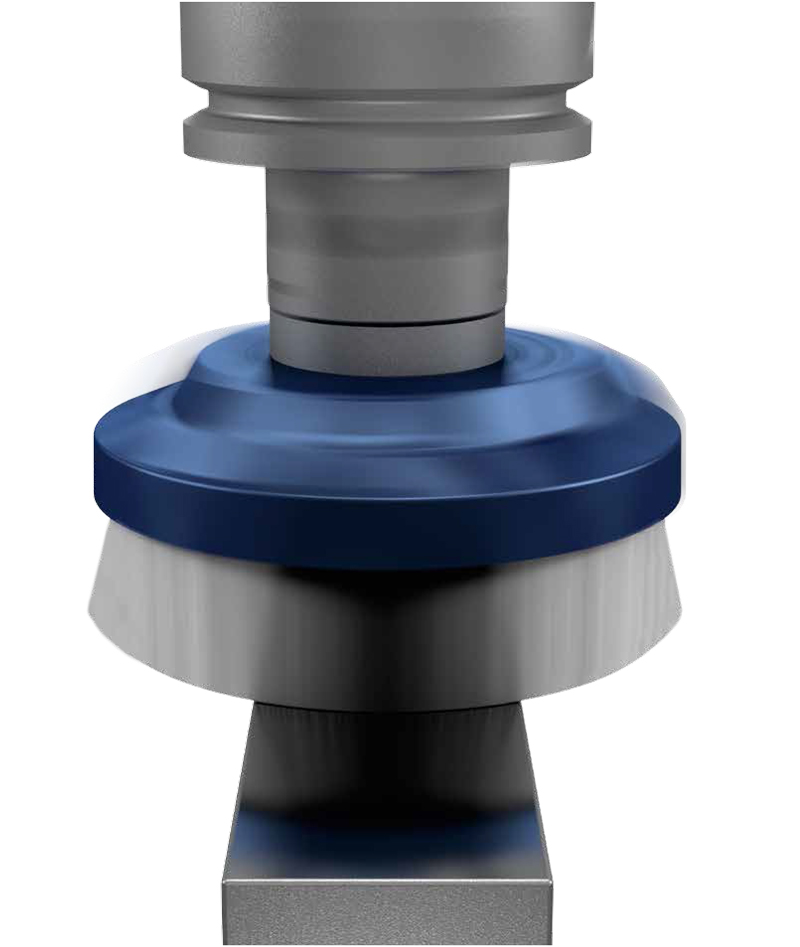

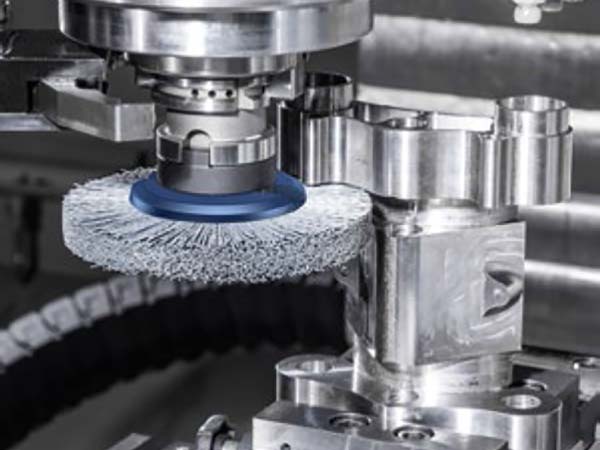

加工側面和內表面：銑削、表面處理後精確去毛邊(例如螺紋)，邊緣倒圓，精加工。
 |

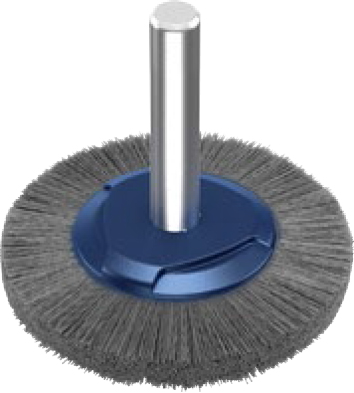

直柄式圓刷 |
|
柄部6mm，直柄與刷盤一體成形。
|
|
 |
| 訂購編號 | 圓刷直徑 mm | 顆粒數 | 刷毛高度 H mm |
刷毛長度 L mm |
柄徑 Ø mm |
||
| 120 | 320 | ||||||
| 57 5050 | 帶柄圓形碳化矽 圓刷 (SiC) |
Ø38mm |  |
 |
10 | 10 | 6 |
| 57 5052 | Ø50mm | |
|
13 | 13 | 6 | |
| 磨料粒度 | 中等 | 細 | ||||
| 單根刷毛直徑 | mm | 0.6 | 0.3 |
** 顆粒數為每平方英吋(單位面積)之磨料粒數。
 |

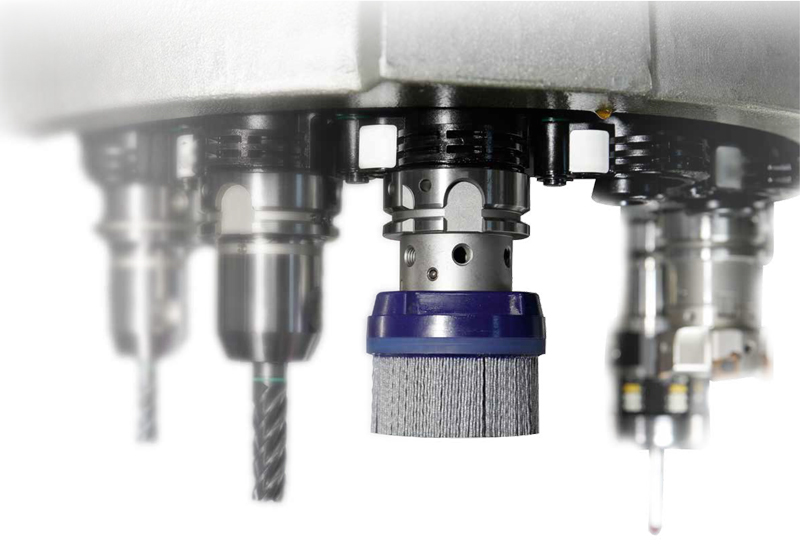

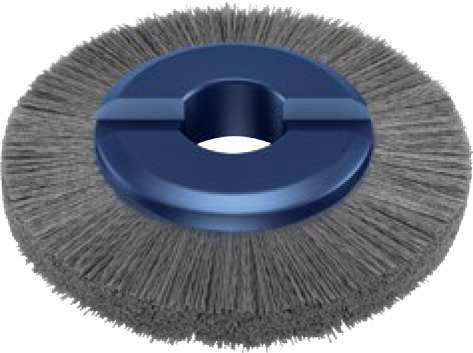

面銑刀盤式圓刷 |
|
可直接安裝於面銑刀桿(DIN6357) 及複合式面銑刀桿(DIN6358)。 |
|
 |
| 訂購編號 | 圓刷直徑 mm | 顆粒數 | 刷毛高度 H mm |
刷毛長度 L mm |
孔徑 Ø mm |
||
| 80 | 120 | ||||||
| 57 5060 | 圓形碳化矽 圓刷 (SiC) | Ø76mm | |
|
18 | 22 | 16 |
| 57 5062 | Ø100mm | |
|
20 | 22 | 22 | |
| 57 5064 | Ø125mm | |
|
20 | 22 | 22 | |
| 57 5066 | Ø150mm | |
|
25 | 35 | 32 | |
| 磨料粒度 | 粗 | 中等 | |||||
| 單根刷毛直徑 | mm | 1.2 | 0.6 | ||||
** 顆粒數為每平方英吋(單位面積)之磨料粒數。
 |
訂購範例： 1. 選擇圓刷直徑：Ø 38mm 2. 選擇刷毛密度(番號)：120 對應產品編號：57 5050-120
**特殊規格，請洽詢竣貿。 |
|
圓刷直徑 Ø (mm) |
推薦轉速(濕磨) (rpm) |
最大轉速 (mm/min) |
進給速度 (mm/min) |
進給量 (mm) |
|||
| Ø 38mm | 3000-4000 | 8000 | F | 切削材質 | 外形 | 表面精度 |
0.5mm (精細) ~ 2.0mm (粗) |
| Ø 50mm | 2400-3200 | 7000 | 800 | 硬 | 複雜 | 粗 | |
| Ø 76mm | 2400-3200 | 7000 |  |
||||
| Ø 100mm | 1800-2500 | 6000 | |||||
| Ø 125mm | 1800-2500 | 6000 | |||||
| Ø 150mm | 1300-1800 | 4000 | 3000 | 軟 | 簡單 | 細緻 | |
 |
 |
 |
|
|
 |
 |
 |
 |
 |
|||
| 鋁鎂合金 |  |
 |
|
|
不鏽鋼 | 鈦合金 | 鑄鐵 | 銅鋅合金 | 通用 | |||
| <900N | <1400N | <55 HRC | <60 HRC | |||||||||
| 57 5050 - 57 5066 |  |
|
 |
 |
|
|
|
|
|
|
|
|
最佳 適合
基本配備
選配
