確保與制定刀具生產的標準品質
 |
 |

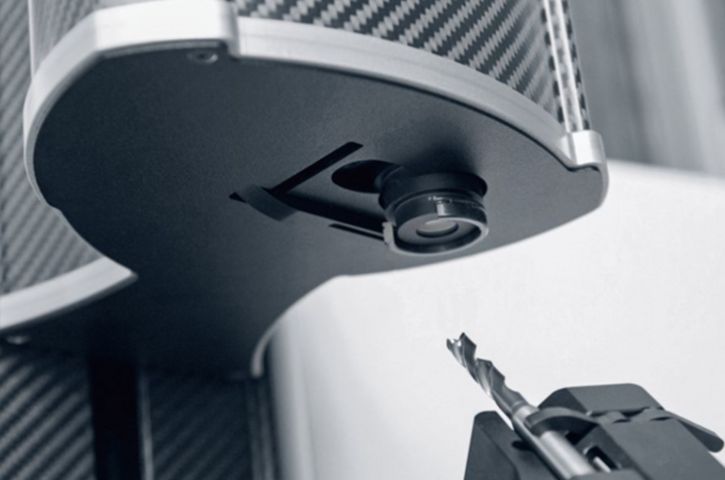

| ．Z 軸可透過單鍵按鈕快速移動機構以及旋鈕微調做對焦動作。 | ．非接觸式量測，避免損傷量測物以及鏡頭。 |
| 機型規格 | »zep« 感測器- 刀尖幾何 | »zep-R« 感測器 - 3D 刀尖幾何與表 面粗糙度 |
| Z 軸行程(mm) | 300 | 300 |
| 鏡頭至量測表面距離 (mm) |
30 | 20 |
| 測量原理 | Strip projection | Confocalmicroscope |
| 最小量測圓弧(μm) | 3μm | 3μm* |
| 孔徑(mm) | -- | 0.42 |
* 標準為20x 鏡頭，選購50x 鏡頭時最小量測圓弧為1.4μm
|
|
最真實的量測結果 |
 |
 |
 |

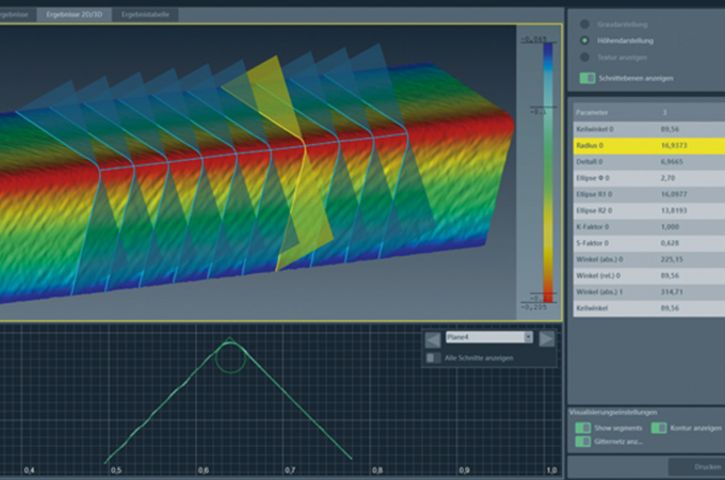

| ．清晰的3D與2D圖形顯示以及立即可見的分析結果。 | ．多樣式顯示-取樣分析後可以量測曲線輪廓或可將以3D模型著色、移動、任一方向旋轉、放大檢查。 | ．系統會顯示量測參數或執行程序並在量測完成後用色彩圖樣來加以區別。 |
 |
||
| ．依據需求，出示完整的量測結果，分析全面的資訊。 |
基本配備
選配
|
|
應用軟體功能 |
 |

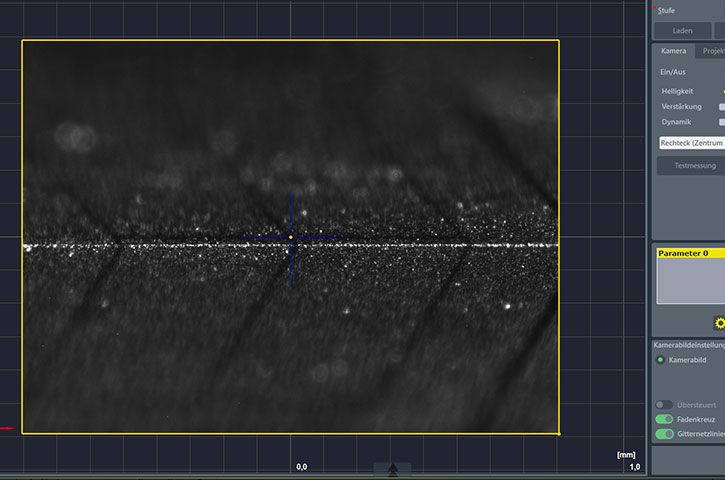

| 輔助圖像導引讓使用者更快速更準確的對焦至量測物表面。 |
|
| 預設多種切削刃鈍角型式提供快速選擇及量測。 |
 |
| 輪廓量測符合國際標準ISO4297、ISO13585與表面粗糙度量測符合國際標準ISO25178-2 、ISO16610。 |
